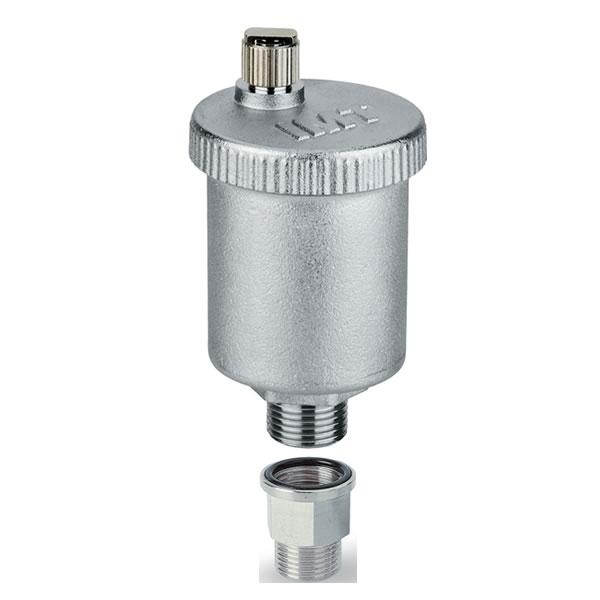

123 – Automatischer Hochdruck-Schnellentlüfter mit Absperrventil
IHRE BERATER
ABZEICHEN
Nenndruck 18 bar
Arbeitsdruck 11 bar
Max._Temperatur 110°C Wasser (ohne Dampf)
Gehäuse aus Messing, verchromt
Medium: Wasser und Wasserglykolgemisch (30%)
Absperrventil zu Hochdruck-Schnellentlüfter Artikel 111C
Messing, verchromt
Einsatz aus Messing für 3/8”
Einsatz aus Kunststoff für 3/8” x 1/2” Mit O-Ring am Entlüfteranschluss

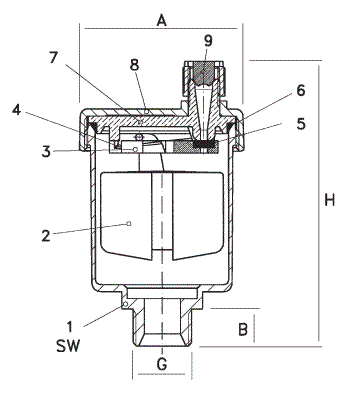

| 123 | G | B | SW | H | A |
|---|---|---|---|---|---|
| 12301 | 1/8” | 10,5 | 23 | 82 | 47 |
| 12302 | 1/4” | 10,5 | 23 | 82 | 47 |
| 12303 | 3/8” | 10,5 | 23 | 82 | 47 |
| 12304 | 1/2” | 10,5 | 27 | 82 | 47 |
| 111C | dimension |
|---|---|
| 11153C | 3/8“ x 3/8” |
| 11155C | 3/8“ x 1/2“ |
Werkstoffe
| 1 Cu Zn 40 Pb 2 – DIN EN 12165 | |
| 2 Polypropylen | |
| 3 Norylharz | |
| 4 Edelstahl AISI 302 | |
| 5 NBR 50 Shore | |
| 6 NBR 70 Shore | |
| 7 Polyacetal | |
| 8 Cu Zn 40 Pb 2 – DIN EN 12165 | |
| 9 Cu Zn 39 Pb 3 – DIN EN 12164 |
