150 AV – Heizkörperventil, Eck, Vorlauf
IHRE BERATER
ABZEICHEN
Druck PN 10
Maximale Temperatur 100°C Wasser (ohne Dampf)
Pressmessing vernickelt

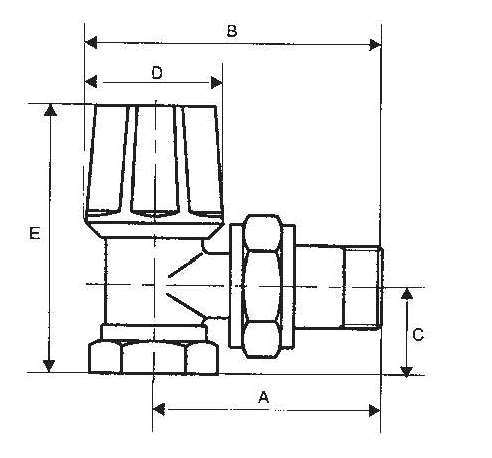

| 150 av | DIMENSION | a | b | c | d | e |
|---|---|---|---|---|---|---|
| 15003 AV | 3/8″ | 50 | 69 | 17 | 37 | 64 |
| 15004 AV | 1/2″ | 53 | 71 | 20 | 37 | 69 |
| 15006 AV | 3/4″ | 59 | 80 | 22 | 41 | 78 |
| 15008 AV | 1″ | 67 | 87,5 | 25,8 | 41 | 83,5 |
