150 R – Rücklaufverschraubung, Eck
IHRE BERATER
ABZEICHEN
Druck PN 10
Maximale Temperatur 100°C Wasser (ohne Dampf)
Pressmessing vernickelt

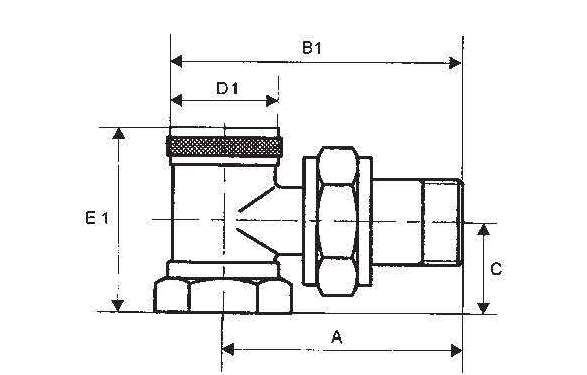

| 150 AR | DIMENSION | a | b1 | c | d1 | e1 |
|---|---|---|---|---|---|---|
| 15003 AR | 3/8″ | 50 | 65 | 17 | 30 | 47 |
| 15004 AR | 1/2″ | 53 | 68 | 20 | 30 | 51 |
| 15006 AR | 3/4″ | 59 | 76 | 22 | 34 | 61 |
