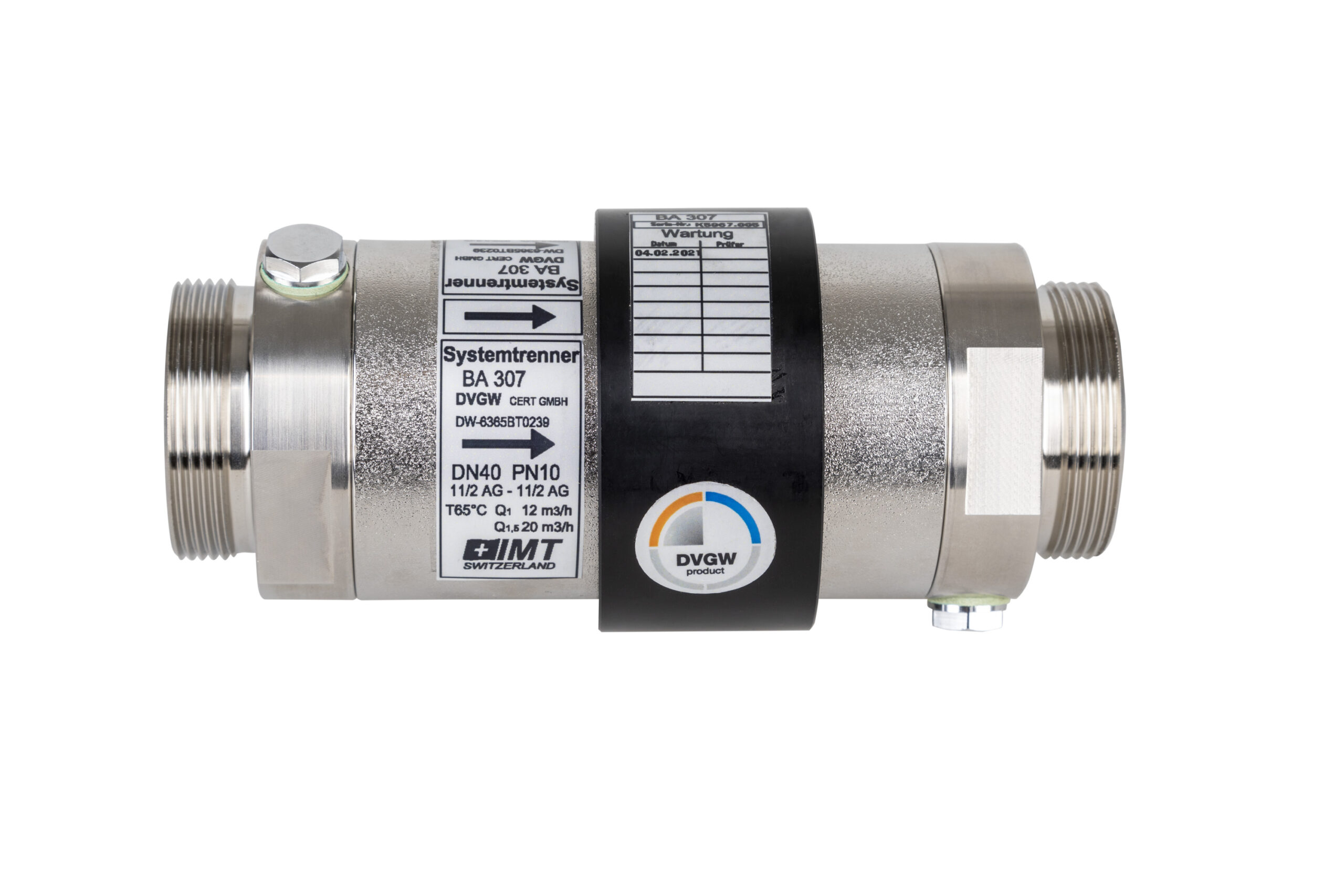

307 – Systemtrenner Typ BA
IHRE BERATER
ABZEICHEN
Systemtrenner Typ BA, nach der Norm DIN EN 1717 entwickelt.
Zur Nachrüstung vorhandener Standrohre.
Der Systemtrenner BA 307 ist für den waagerechten Einbau geeignet. Er kann auch senkrecht montiert werden (Pfeil immer nach unten zeigend).
Für Steigleitung ist er nicht zulässig.
Gewindeanschlüsse untereinander austauschbar, dadurch 16 mögliche Anschlussvarianten (Eingangsseite erhältlich in 1 1/2” IG oder AG, alternativ in 2” IG oder AG, Ausgangsseite erhältlich in 1 1/2” IG oder AG, alternativ in 2” IG oder AG).
| 307 | A | B |
|---|---|---|
| 30712 | 1 1/2” | 1 1/2” |
| 30716 | 2” | 2” |
| 3071216 | 1 1/2” | 2” |
| 3071612 | 2” | 1 1/2” |
| 307 FF Innen- x INNENGEWINDE | 307 FMINNEN- X AUSSENGEWINDE | 307 MMAUSSEN- X AUSSENGEWINDE | 307 MFAUSSEN- X INNENGEWINDE |
|---|
