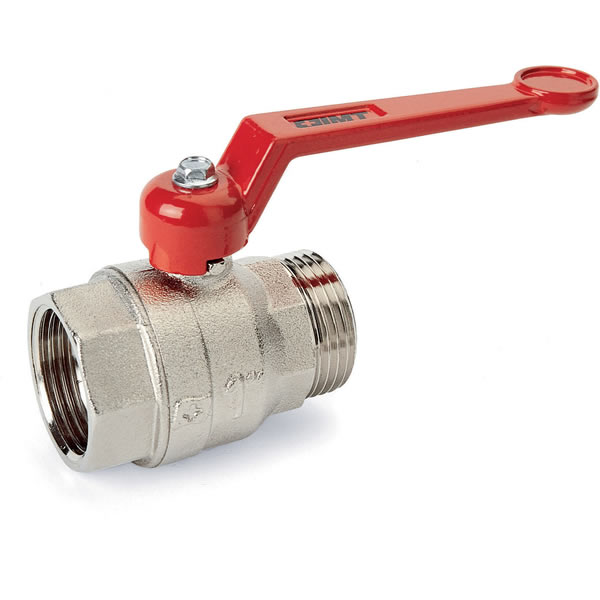

491 MF – Innen- x Aussengewinde mit Hebelgriff aus Aluminum, rot
IHRE BERATER
ABZEICHEN

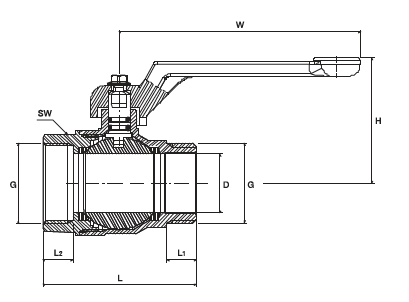

| 491 MF | G | D | L | L1 | L2 | SW | H | W |
|---|---|---|---|---|---|---|---|---|
| 49104 MF | 1/2” | 15 | 46 | 9,5 | 10,4 | 25 | 45 | 100 |
| 49106 MF | 3/4” | 20 | 54 | 10,5 | 11 | 31 | 48 | 100 |
| 49108 MF | 1” | 25 | 63 | 12 | 12,5 | 38 | 53 | 100 |
| 49110 MF | 1 1/4” | 32 | 77 | 13 | 14,8 | 47 | 64 | 120 |
| 49112 MF | 1 1/2” | 40 | 87 | 14 | 15,8 | 53 | 69 | 120 |
| 49116 MF | 2” | 50 | 103 | 16 | 18 | 66 | 91 | 150 |
Werkstoffe
| 1 CW617N – DIN EN 12164/5 | |
| 2 PTFE | |
| 3 CW617N – DIN EN 12164/5 | |
| 4 CW617N – DIN EN 12164/5 | |
| 5 CW617N – DIN EN 12164/5 | |
| 6 NBR 70 Shore | |
| 7 Aluminium Al Si 11 Cu 2 (Fe) | |
| 8 Stahl, verzinkt |
