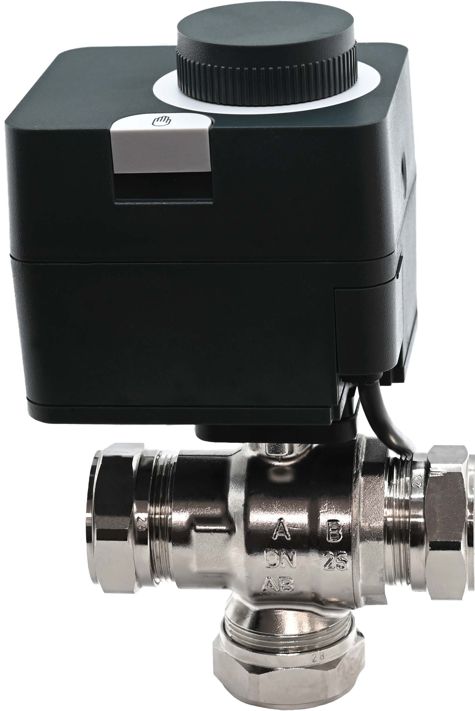

544 – Kompakter 3-Wege Kugelhahn
IHRE BERATER
ABZEICHEN
Das Ventil wird in Heiz- und Kühlsystemen wie Wärmepumpenanlagen, Fussbodenheizungen und HVAC-Anwendungen als Zonenmanagementelement eingesetzt. Die Antrieb-Stellzeit von nur 12 Sekunden ist ideal für schnelle Systemtemperaturanpassungen.
Garantiert 100%ige Dichtheit und einen perfekt ausgeglichenen Durchfluss.
Nenndruck: PN 10 Max. Betriebstemperatur: 110 °C (ohne Dampf)
Bei

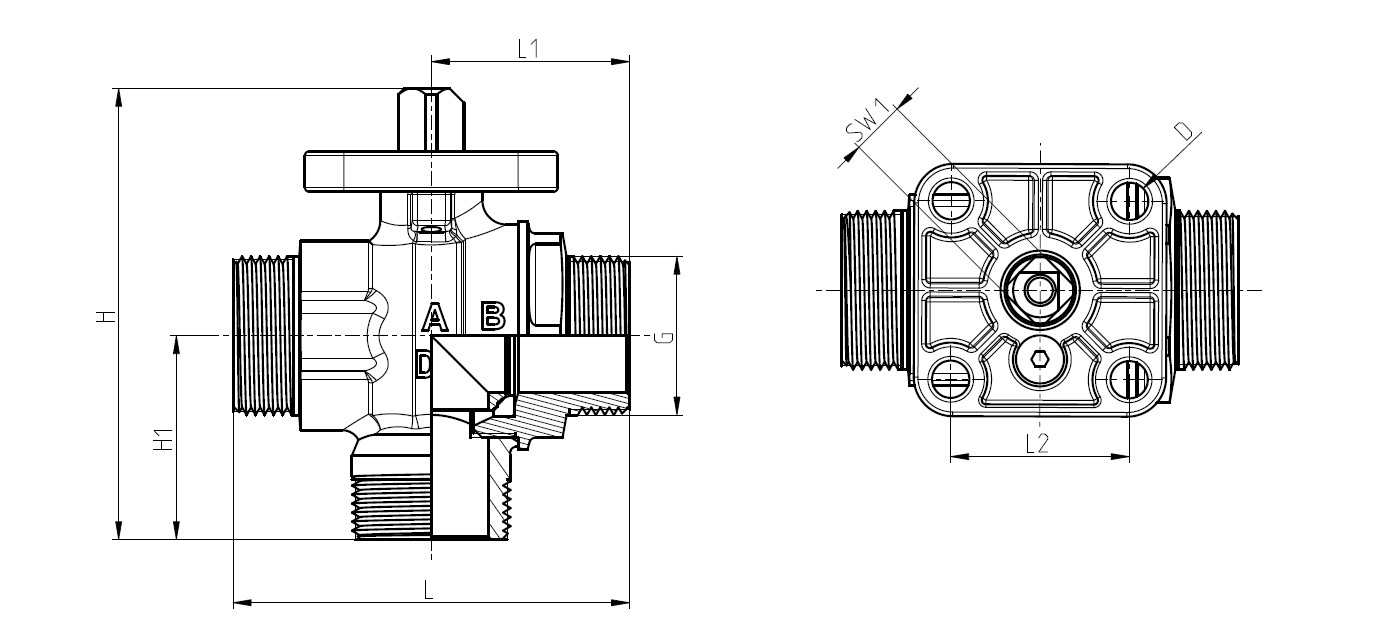

Fig. 544M, with threaded male ends
Fig. 544, with compression ends
Dimensions in mm, valve without actuator
| 544 | DN | Sw | Sw1 | Cu | G | L | L1 | L2 | H | H1 | D | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54406 | Compression ends | 20 | 32 | 9 | 22 | – | 84 | 42 | 30 | 84 | 43 | 6 |
| 54408 | Compression ends | 25 | 41 | 9 | 28 | – | 99 | 49,5 | 30 | 94 | 46,5 | 6 |
| 54410 | Compression ends | 32 | 46 | 9 | 35 | – | 114 | 57 | 30 | 100 | 57 | 6 |
| 554M06 | 3xMale ends | 20 | – | 9 | – | 3/4″ | 66 | 33 | 30 | 75 | 34 | 6 |
| 554M08 | 3xMale ends | 25 | – | 9 | – | 1″ | 79 | 39,5 | 30 | 84 | 36,5 | 6 |
| 554M10 | 3xMale ends | 32 | – | 9 | – | 1 1/4″ | 94 | 47 | 30 | 100 | 47 | 6 |
