593 – Gas – Kugelhahn mit vollem Durchgang DVGW / ÖVGW / SVGW
IHRE BERATER
ABZEICHEN
Druck MOP 5 (5 bar) Gas
Max. Temperatur 60°C Gas
Min. / max. Umgebungstemperatur bei Gas -20°C bis +60°C
Gehäuse aus Pressmessing, gelb
Voller Durchgang
Gewinde nach ISO 7
Ausblassichere Spindel
Verchromte Kugel
Innen- x Innengewinde
Mit gelbem Aluminium Griff für Gas

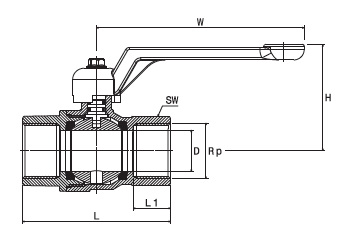

| 593 FF | Rp | D | L | L1 | SW | H | W |
|---|---|---|---|---|---|---|---|
| 59302 FF | 1/4” | 10 | 50 | 11 | 21 | 42 | 100 |
| 59303 FF | 3/8” | 10 | 50 | 11,4 | 21 | 42 | 100 |
| 59304 FF | 1/2” | 15 | 62 | 15 | 26 | 48 | 100 |
| 59306 FF | 3/4” | 20 | 71 | 16,3 | 31 | 51 | 100 |
| 59308 FF | 1” | 25 | 83 | 19,1 | 40 | 59 | 120 |
| 59310 FF | 1 1/4” | 32 | 98 | 21,4 | 50 | 64 | 120 |
| 59312 FF | 1 1/2” | 40 | 110 | 21,4 | 55 | 85 | 150 |
| 59316 FF | 2” | 50 | 133 | 25,7 | 70 | 93 | 150 |
Werkstoffe
| 1 CW617N – DIN EN 12164/5 | |
| 2 PTFE | |
| 3 CW617N – DIN EN 12164/5 | |
| 4 CW617N – DIN EN 12164/5 | |
| 5 CW617N – DIN EN 12164/5 | |
| 6 Viton | |
| 7 Aluminium Al Si 11 Cu 2 (Fe) | |
| 8 Stahl, verzinkt |
